“海绵城市+智慧水务”流域综合治理生态修复系统 "

1. 圭塘河概况

n 圭塘河位于长沙市南部，是浏阳河的一级支流，湘江的二级支流。发源于长株潭绿心石燕湖，由南向北汇入浏阳河，全长约 25.3公里，流域面积约 108.6 平方公里

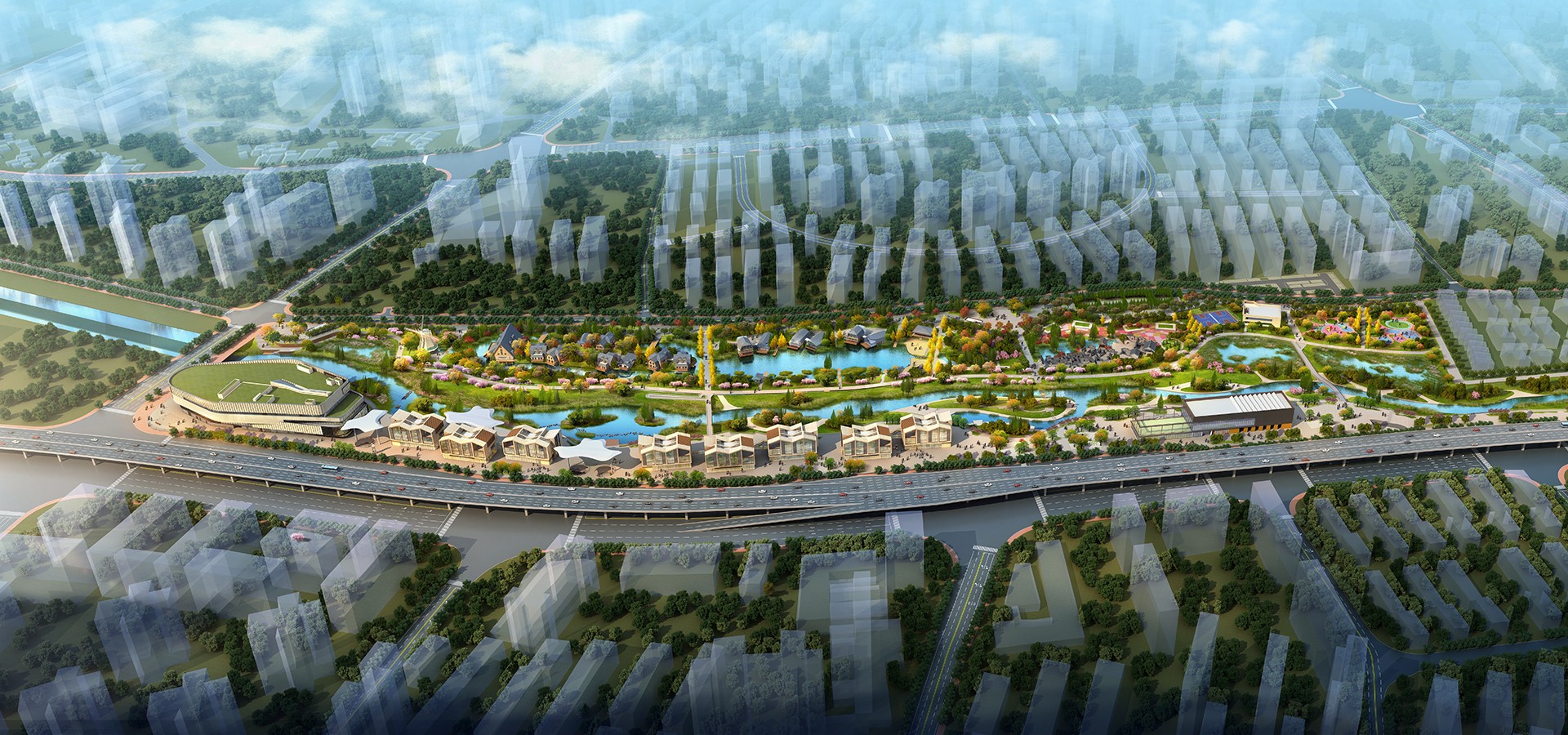

n 圭塘河井塘城市双修及海绵城市建设示范公园位于圭塘河中下游，南起长沙市雨花区香樟路北至劳动路，东侧为万家丽路高架桥，西侧有新星小区，锦源小区等多个高密度居民区，河道长度约2.3公里，公园占地面积约495亩

n 井塘段周边汇水区面积约9.5平方公里，且硬化率极高，几乎没有雨水调蓄和净化的空间和功能。管网大部分为合流制系统，河道东西两岸共有11个大型排口直排圭塘河

2. 全流域整体规划，构建大海绵体系

n 建立四套数学模型（流域水文，管网水力，河道防洪，水系水质），完备全流域水资源数据库

n 圭塘河流域综合整治规划将城市，河流，绿地等多元素融为一体，重塑圭塘河成为生态之河，文化之河，智慧之河，生命之河

n 井塘海绵公园流域定位：都市河漫滩公园，集合海绵城市，黑臭水治理，城市更新，生态修复，智慧水务等多方面多专业的治理思路和措施，打造城市内河生态治理的典型案例

n 西岸主题：生态、休闲、运动、柔性驳岸，主要元素：风车小镇，生态景观湖，井塘民俗村落，多功能运动场，儿童游乐园，围合花园等。

n 东岸主题：都市，酷炫、网红、硬质驳岸，打造丰富多彩的现代商业空间为主，配合周边立体交通的优势，形成现代都市色彩丰富的滨河景观。

3. 修复生态河流，重建自然生境

n 生态修复：将现状硬质“三面光”河道恢复到历史上自然蜿蜒的河道形态。降低河水流速，增加河道长度，设计了生态岛，沉淀区，浅水湿地等，增强河道的自净能力，重塑河道生态系统。

n 退城还河：将现状被城市建设占用的历史河道、河滩区域重新还给河道，将河堤后移与城市道路结合，打通城市与河道的连接，扩大河道的过流断面，增加调蓄空间。城市与河道之间形成绿色空间与蓝色空间重叠的缓坡区域，做到蓝绿重叠空间在不同时间上的充分利用。即在非洪水期间，作为公园绿地设施；在洪水期间，重叠空间作为额外过洪通道，保证防洪安全。公园南部河道向西位移40-70米，破除了原来的渠化河道，增大81.5%的行洪空间。

4. 海绵城市4.0 (全流域大海绵+局部小海绵)

n 通过对全流域的系统分析，结合源头减排，过程控制，末端截污的治理理念，系统推进大海绵+小海绵体系建设

n 沿西岸新扩建一根DN2600的截污干管，提高旱季污水截留倍数

n 大海绵系统：针对东西两岸原有11个大型排口进行改造，关停并转接入新建6座地下雨水溢流池（新增约2万立方米调蓄容积）和 9座地表蓄水型生态滤池（新增约2万立方米调蓄容积），解决合流制溢流污染难题

n 在排口及管网上游集水区内推进生态绿廊，海绵道路，管网调蓄，海绵小区及院落等海绵设施的建设

n 井塘海绵公园内设置多种分散式或半集中式小海绵系统，主要包括雨水花园，生态植草沟，生态停车场，潜流湿地，景观湖及除磷池等等

n 通过源头海绵措施，分流制改造，末端处理等措施，最终控制近95%的COD污染量，年径流总量控制率75%，对应设计降雨量为24.14mm，通过海绵城市建设使该片区更加生态宜居

5. 智慧水务，自控运行

n 打造基于海绵城市理念的全新的城市智慧排水系统

n 将6座地下雨水溢流池和9座蓄水型生态滤池的各部件设备集中并入中央控制系统，可实现全自动运行

n 未来可将圭塘河上下游的堰，泵，闸，排口智能化改造等多种设备设施，并入中央控制系统，进而实现全河段乃至全流域的集中控制

n 圭塘河将成为长沙智慧河流的样板项目

n 智慧水务中心同时设置有游客访问中心，供参观人员学习参观。

6. 生态景观，灵动变化

n 设计灵感来源于古希腊哲学家赫拉克利特：“万物皆流，人不能两次踏入同一条河流”

n 动态景观：不同水位设计不同植物，不同季节呈现不同景致

n 在景观设计中融入丰富的本土文化，创新各种空间利用，展现都市河漫滩特色。

n 景观特色：动态，自然，生态，现代多元，融入历史文化人文元素，创新空间
